作品简介

EChartsExcelAddin 是一款面向 Excel 与 WPS 表格的图表加载项，把 Apache ECharts 官方示例画廊的 190 余种图表（覆盖 30 个分类）搬进 Office 工作流，打通“Excel 数据 → ECharts 可视化 → 工作簿展示”的闭环。图表以独立 HTML 文件存放、由 WebView2 渲染，通过 Ribbon 选项卡与右侧任务窗格交互：选中表格数据区域，即可注入数据实时生成图表。

核心亮点

图表画廊：柱状、折线、饼图、散点、K线、地图、热力、桑基、雷达、漏斗、仪表盘、旭日图、树图、平行坐标等 190 余种，按 30 个分类浏览，支持中英双语索引与侧边栏实时预览
选中即画图：从 Excel 选中任意行列数的区域，自动序列化为 JSON 注入当前图表，无需手工整理数据
Ribbon 深度集成：新增“ECharts”选项卡，选择图表、选中数据画图、刷新、开关任务窗格一步到位
工作簿自动化：结构化数据批量导出、ListObject 安全重写（保留公式与格式）、列 Schema 管理、屏幕刷新/事件/计算状态控制
双端兼容：Excel 完整支持；WPS 个人版深度适配——本地补丁版 ExcelDNA、空白工作簿自动清理、PNG 图标透明重绘（解决 WPS 灰底问题）、白名单安装机制
一键安装卸载：Excel 与 WPS 分别提供安装/卸载脚本，日志按日滚动留存

技术与工具

运行时：.NET 6（C# 10），插件框架 ExcelDNA v1.9（本地补丁版，兼容 WPS 个人版）
UI 与渲染：WPF + HandyControl 界面，WebView2 嵌入式浏览器驱动 Apache ECharts，NLog 日志
构建与分发：PowerShell 脚本构建，bat 脚本一键安装卸载
AI 辅助：借助 exceldna-addin-builder 技能提出需求自动执行，在 workbuddy 中持续反馈迭代

开发过程

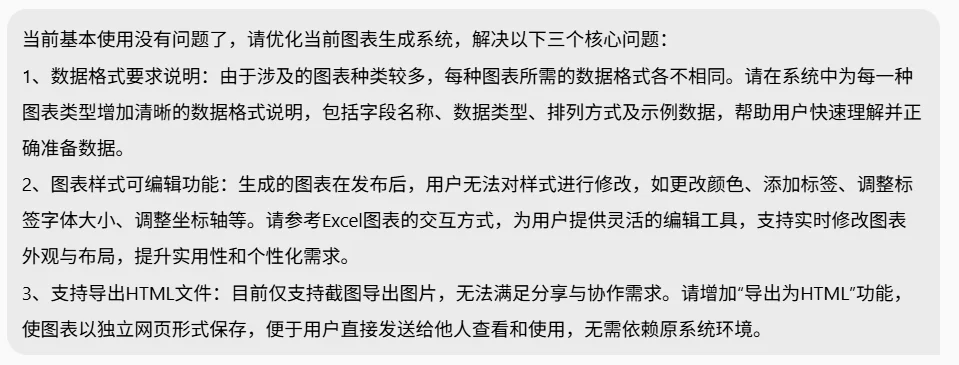

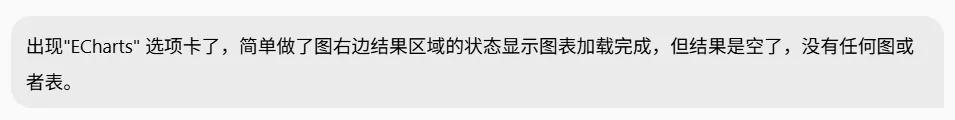

作者用一句需求启动项目——“把 ECharts 官网 examples 里的图例都做到一个 Excel 插件里”，交给 AI（exceldna-addin-builder 技能）自动执行，AI 有疑问会主动询问。开发完成后反复使用，把遇到的失败情况（如功能区没有出现选项卡、图表区域加载完成却显示空白）继续反馈回 workbuddy，逐轮调整代码；随后又提出为每种图表增加数据格式说明、图表样式可编辑、支持导出 HTML 文件等优化需求持续迭代。

适用场景

企业经营分析与汇报：快速把业务表格数据转换为高质量可视化图表，提升汇报材料制作效率
行业数据调研：用桑基图、热力图、平行坐标等专业图表完成多维度数据洞察
WPS 用户：兼容 WPS 个人版的图表增强方案，弥补 WPS 原生图表种类的不足

原始提交内容（点开查看，可复制全文去问 AI）

EChartsExcelAddin — ECharts 图表画廊 Excel/WPS 插件

EChartsExcelAddin 是一款面向 Excel 与 WPS 表格的图表插件，将 Apache ECharts 的 190+ 种高质量图表直接内嵌到 Office 工作流中，打通「Excel 数据 ECharts 可视化 Office 工作簿」的闭环。

核心特性

图表画廊

内置 190+ 种 ECharts 图表，覆盖 30 个分类：柱状图、折线图、饼图、散点图、K线图、地图、热力图、桑基图、雷达图、漏斗图、仪表盘、盒须图、旭日图、矩形树图、主题河流图、树图、和弦图、象形柱图、矩阵、平行坐标等
通过 chart_index.json 管理图表索引，支持中英双语标题，每个图表以独立 HTML 文件存放，由 WebView2 渲染

Ribbon 菜单深度集成

工具栏新增 “ECharts” 选项卡，提供：
- 选择图表 — 按分类浏览全部图表，点击即可在侧边栏实时预览
- 选中数据画图 — 从 Excel 选中区域读取数据，自动注入到当前图表
- 刷新 — 刷新当前 WebView2 图表
- 打开面板 — 显示/隐藏右侧图表任务窗格

Excel 数据注入

选区自动序列化为 JSON，通过 window.setExcelChartData() 注入到图表
支持任意行列数的选区，无需手动处理数据

工作簿自动化（模板功能）

结构化数据批量导出（新工作表 + ListObject 转换）
ListObject 安全重写（保留公式和格式）
列 Schema 管理（文本、日期、时间、金额等格式）
Excel 状态控制（ScreenUpdating / Events / DisplayAlerts / Calculation）

技术栈

层面	技术	说明
运行时	.NET 6.0 (C# 10+)	`net6.0-windows`，RollForward=LatestPatch
插件框架	ExcelDNA v1.9	本地补丁版，兼容 WPS 个人版
UI 框架	WPF + HandyControl v3.5.1	现代化 WPF UI
Web 渲染	Microsoft.Web.WebView2	嵌入式浏览器，驱动 ECharts 图表
图表库	Apache ECharts	`echarts.min.js` 嵌入
日志	NLog v5.3.4	按日滚动，5MB/文件，保留 30 天
构建	PowerShell 5.1+	`build_addin.ps1`

兼容性

Excel — 完整支持，提供独立安装/卸载脚本
WPS 个人版 (ET) — 深度适配，包括本地补丁版 ExcelDNA 运行时、空白工作簿自动清理、PNG 图标透明安全重绘（解决 WPS 灰底问题）、WPS 白名单安装机制

项目结构

echarts-excel-addin/
 src/EChartsExcelAddin/          # 插件主项目 (C# .NET 6)
    RibbonController.cs         # Ribbon 事件分发
    TaskPane/                   # CTP 窗格管理 + WebView2 宿主
    Views/                      # WPF/WinForms 视图层
    Resources/Ribbon.xml        # Ribbon UI 定义
    html/                       # 嵌入的 ECharts 图表资源
        echarts.min.js
        chart_index.json        # 图表索引 (30 类, 190+ 图表)
        charts/                 # 按分类存放的图表 HTML
 scripts/                        # 安装/卸载/测试脚本
 tools/                          # 构建与同步工具
 runtime/exceldna/               # 本地补丁版 ExcelDNA 运行时
 dist/                           # 交付产物目录
 docs/                           # 架构与验收文档

安装与构建

运行 build_addin.ps1 构建项目，产物输出至 dist/files/
Excel 用户：双击 install_excel_addin.bat
WPS 用户：双击 install_wps_addin.bat
需预装 .NET 6 Desktop Runtime
卸载提供对应的 uninstall_excel_addin.bat / uninstall_wps_addin.bat

许可

本项目为闭源项目（No License specified）。
