AutoCAD专利附图标注加载项：编号整理与批量出图
★★★★★零基础AI 编程工具国内顶级模型autocad
1 / 4
作品简介
Patent 是一款面向专利撰写场景的 AutoCAD 加载项（Application Bundle），把专利附图标记、编号整理、标准符号绘制、图纸缩放与 JPG 批量导出等高频操作集中到一条「专利标注」功能区页签，一次安装、开图即用。当前版本 v1.4.1，支持 AutoCAD 2020–2026（Windows 64 位），主入口为功能区「专利标注」页签或 PATENT 命令，页签共 6 大面板、20 个按钮，并保留 BZ、JT、BRACE 等旧版兼容命令。
核心亮点
- 编号整理自动化：查找编号可标红定位、按文档会话恢复原色（SAVEAS 不丢失记录）；对齐/等距编号自动同步引线内容与连接落点，箭头端保持不动
- 标准符号一键绘制：花括号、宽度渐变箭头、直线箭头、沿已有圆弧法向贴合的弧线箭头、正弦波浪线与锯齿截断线，尺寸符合专利附图惯例
- 批量出图：连续框选按「图1、图2……」自动命名导出 JPG，内置 PatentThin.ctb 线型控制，Ghostscript 随 Bundle 分发
- 智能缩放：按整体宽高比自动适配 17:11 画布（宽 510 / 高 330），另有宽度缩放与高度缩放，等比不变形

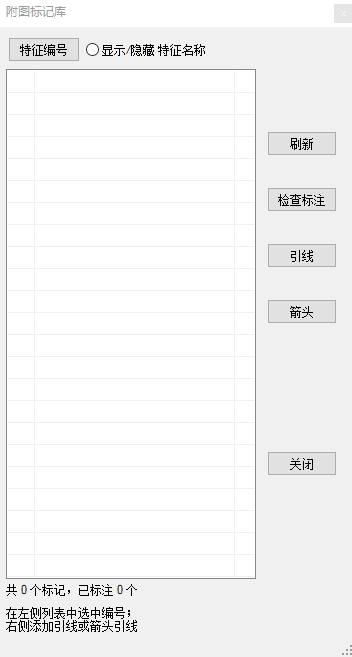

- 附图标记库：图形化窗口集中管理特征编号，支持显示/隐藏特征名称，选中编号后可直接添加引线或箭头
- 一键注册：与 YG Word 加载项共享注册码，同一设备一次激活、两处生效；未激活时仅保留注册与关于
- 可逆性能优化：只调整显示/预览设置，不关对象捕捉、不改自动保存，按住 Ctrl 点击可精确恢复
技术与工具
- AutoCAD ApplicationPlugins 应用程序包（.bundle）安装，CUIX 定义功能区页签；附图标记库窗口依赖 OpenDCL Runtime
- JPG 导出链路依赖 DWG To PDF.pc3、PatentThin.ctb、Ghostscript 与 ImageMagick（CTB 与 Ghostscript 随包分发，ImageMagick 支持系统回退）
- 工程质量：可复现构建（连续两次正式构建逐字节一致），交付物附 SPDX SBOM、SHA-256 校验；分层验证覆盖 454 项静态一致性门禁、529 项安装副本哈希比对、Core Console 冒烟与完整 AutoCAD GUI 交互回归；29 个业务/维护命令统一走授权闸门
- 开发方式：零基础借助 AI 编程类工具与国内顶级模型完成
开发过程
- 作者原本维护一批零散的 LSP 脚本，借助 AI 编程技能把脚本整合为安装即用的加载项，从「敲命令」变成「点按钮」直接调用
- 开发过程只需描述自己的使用场景与需求，具体实现交给 AI 完成
适用场景
- 专利说明书附图的标准化标注、编号整理与批量出图
- 机械、建筑等需要统一符号画法、批量导出 JPG 图纸的 CAD 制图工作
原始提交内容（点开查看，可复制全文去问 AI）
Patent — AutoCAD 专利附图标注工具集
Patent 是一款面向专利撰写场景的 AutoCAD 加载项（Application Bundle），把专利附图标记、编号整理、标准符号绘制、图纸缩放与 JPG 批量导出等高频操作，集中到一条名为「专利标注」的功能区页签——一次安装、开图即用。
- 当前版本：v1.4.1（2026-08-26）
- 支持范围：AutoCAD 2020–2026，Windows 64 位
- 安装位置：
%APPDATA%\Autodesk\ApplicationPlugins\Patent.bundle - 主入口：功能区「专利标注」页签 / 命令
PATENT
功能总览
「专利标注」页签共 6 大面板、20 个按钮：
| 面板 | 按钮（命令） |
|---|---|
| 标注（8） | 附图标记库 PATENT · 查找编号 PATFIND · 对齐编号 PATALIGNNUMBER · 等距编号 PATEQUALNUMBER · 花括号 HKH · 箭头 JT20箭头 · 直线箭头 PATARROWLINE · 弧线箭头 PATARROWARC |
| 辅助线（2） | 波浪线 BLX · 截断线 JDX |
| 文档（2） | 关闭当前 CLOSECUR · 关闭其他 CLOSEOTH |
| 导出（2） | 导出JPG 2JPG · 导出JPG-单 2JPG-once |
| 工具（3） | 自动缩放 PATSCALEAUTO · 宽度缩放 PATSCALEW · 高度缩放 PATSCALEH |
| 设置与帮助（3） | 注册 PATREGISTER · 性能优化 PATPERFORMANCE · 关于 PATENTABOUT |
另保留 BZ-O、BZ、BZL、JT、JC、BRACE、JT30 等兼容命令，延续旧版使用习惯。
亮点特性
- 编号整理自动化：查找编号可标红定位、按文档会话恢复原色（SAVEAS 不丢失记录）；对齐/等距编号自动同步引线内容与连接落点，箭头端保持不动。
- 标准符号一键绘制：花括号、宽度渐变箭头、直线箭头、弧线箭头（沿已有 ARC 法向贴合绘制）、正弦波浪线与锯齿截断线，尺寸符合专利附图惯例。
- 批量出图：连续框选按「图1、图2……」自动命名导出 JPG；内置
PatentThin.ctb线型控制，Ghostscript 随 Bundle 分发。 - 智能缩放：按整体宽高比自动适配 17:11 画布（宽 510 / 高 330），等比缩放不变形。
- 一键注册：与 YG Word 加载项共享注册码，同一设备一次激活、两处生效；未激活时仅保留「注册」与「关于」。
- 可逆性能优化：只调整显示/预览设置，不关对象捕捉、不改自动保存、不动 DWG；按住 Ctrl 点击可精确恢复。
快速开始
- 关闭 AutoCAD，运行
dist\install_Patent.bat完成安装； - 启动 AutoCAD，在「专利标注」页签点击 注册，按显示的 CPU 机器码获取注册码激活；
- 点击 附图标记库（或输入命令
PATENT）开始使用。
工程质量
- 可复现构建：CUIX/ZIP 采用排序条目与固定时间戳，连续两次正式构建逐字节一致；交付物附 SPDX SBOM、SHA-256 校验与第三方声明。
- 分层验证：静态一致性门禁（454 项） 安装副本哈希比对（529 项） Core Console 冒烟 完整 AutoCAD GUI 交互回归。
- 授权保护：29 个业务/维护命令全部经过授权闸门，未激活时自动锁定。
依赖说明
- 附图标记库窗口依赖 OpenDCL Runtime；
- JPG 导出依赖
DWG To PDF.pc3、PatentThin.ctb、Ghostscript 与 ImageMagick——CTB 与 Ghostscript 随 Bundle 分发，ImageMagick 优先使用包内magick.exe并支持系统回退。
