作品简介

这是一款分析声音音色的桌面工具：导入示波器导出的「时间、电压」两列 CSV（如 SDS2202X Plus 等型号），程序自动完成基频估计、音名换算、谐波与频谱特征计算，并以文字结论、特征指标表、可视化图表三种形式呈现结果，还支持多个文件叠加对比音色差异。已用 PyInstaller 打包成单文件 exe，双击即可运行，无需安装任何环境。

界面左侧为已加载文件列表，右侧提供概览、波形、频谱、谐波、语谱图、对比六个标签页，随时切换查看；点「导出报告」可把当前文件的分析结论、数据表和图片一次性写出。

核心亮点

一站式分析：自动解析示波器 CSV（识别采样间隔、通道等元数据，多层容错降级），输出 20 余项音色特征
音高识别：用谐波积谱法估计基频，按十二平均律换算音名、八度与音分偏差
指标齐全：频谱质心、带宽、85% 滚降、平坦度、过零率、THD、谐波能量占比等 15 项特征指标表，附逐次谐波数据表
五类图表：波形（整体+细节）、频谱、谐波柱状图、语谱图、多文件归一化频谱对比，支持缩放平移

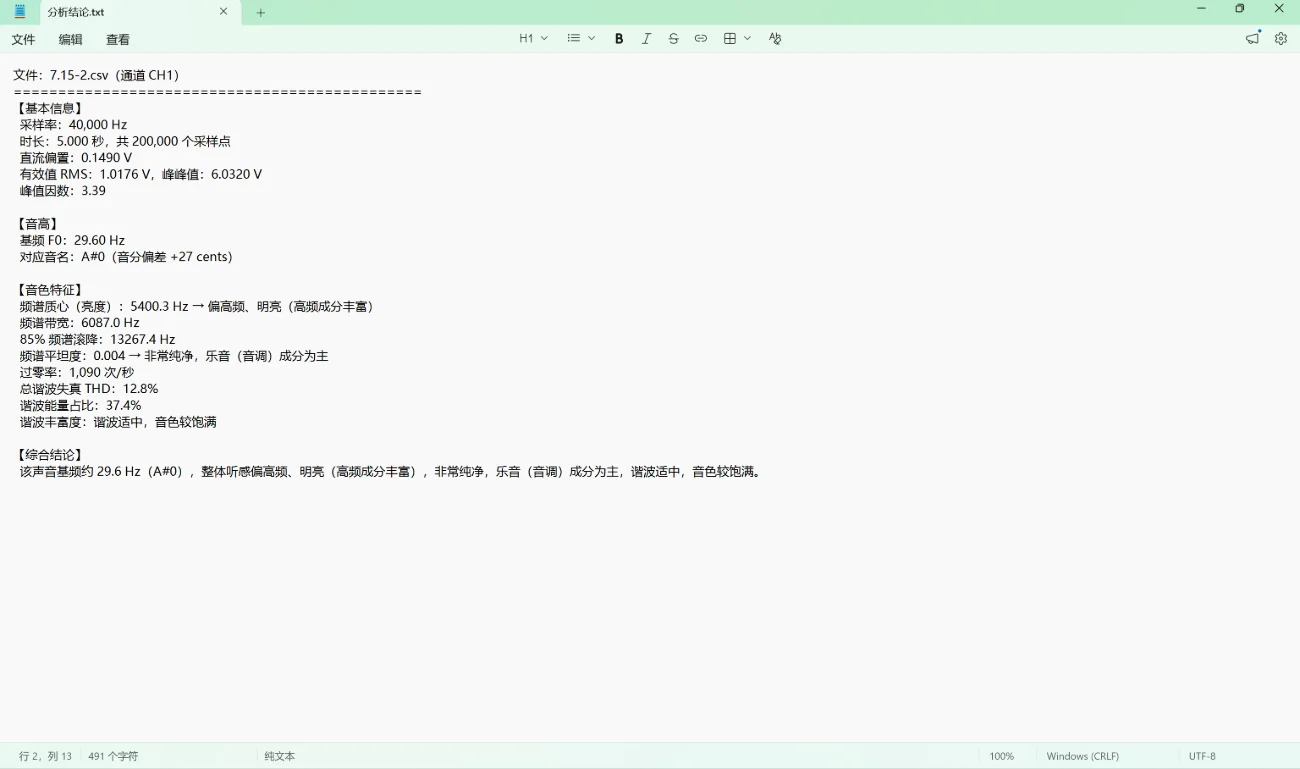

中文文字结论：自动生成亮度、纯净度、谐波丰富度的人类可读描述，可直接引用进报告
多文件对比：一次加载多个 CSV 后台分析，对比页汇总各文件的基频、音名、质心、THD、平坦度差异
一键导出报告：文字结论 TXT、特征表与谐波表 CSV、图表 PNG 一次写出
免安装运行：打包为单文件 exe 双击即用，CSV 导出采用 UTF-8-BOM，Excel 打开不乱码

技术与工具

技术栈：Python 3.12 + tkinter 界面，numpy/scipy 做信号处理，matplotlib 绘图，uv 管理依赖
架构分层：分析核心、绘图、界面三个模块解耦，核心模块不依赖 GUI、可单独测试复用；文件解析在后台线程执行，界面不卡顿
质量保障：pytest 单元测试用合成信号校验基频精度与谐波检测，ruff/mypy 做静态检查
日志系统：按日期分文件、单文件超 5MB 自动轮转、启动时清理 30 天前的旧日志
开发方式：作者为业余水平，借助 AI 编程类工具与国内免费大模型完成

开发过程

项目按「核心计算—可视化—界面」分层搭建，约 1300 行源码、6 个 Python 文件
先用 440Hz、200Hz 加谐波等合成信号做单元测试验证算法精度，再用 PyInstaller 打包成约 95MB 的单文件 exe 交付

适用场景

乐器与发声装置的音色测评：对比不同样品的基频、亮度、谐波结构，辅助调音与选材
声学课程实验与科研：把示波器采集的声音数据快速变成量化指标和报告图表

原始提交内容（点开查看，可复制全文去问 AI）

timbre-analyzer — 声音音色分析工具

项目定位

一个基于 Python + tkinter + matplotlib 的桌面 GUI 程序，用于分析示波器导出的声音电压 CSV 数据，自动提取音色特征并以文字结论、特征表格、可视化图表三种形式展示，并附带多文件频谱对比功能。已完成打包，双击 .exe 即可运行，无需安装任何环境。

目录结构

timbre_analyzer/
 src/timbre_analyzer/           源代码（6 个 .py 文件，~1300 行）
    __init__.py                包入口
    main.py                    程序入口（配置日志  启动 GUI）
    logging_setup.py           日志系统（按日期分文件、自动轮转、过期清理）
    core.py                    音色分析核心（423 行，无 GUI 依赖）
    plotting.py                可视化绘制（232 行，5 张图）
    ui/
        app.py                 tkinter GUI 界面（401 行）

 tests/
    test_core.py               pytest 单元测试（3 项，合成信号验证）

 scripts/
    build_exe.py               PyInstaller 打包脚本（产出一个 .exe）

 dist/
    音色分析工具.exe            打包成品（~95MB，双击运行）

 assets/                        资源目录（图标等）
 logs/                          运行时日志
 pyproject.toml                 项目元数据、依赖、脚本入口、lint 配置
 uv.lock                        锁定依赖版本
 音色分析工具.spec              PyInstaller 规范文件（自动生成）

模块职责

1. `core.py` — 分析核心（423 行）

不依赖任何 GUI / matplotlib，可脱离界面单独测试或复用。内含 6 个公开函数、5 个 dataclass 数据结构：

类/函数	职责
`SignalData`	信号数据对象（时间轴、电压、采样率、来源通道、文件名）
`HarmonicRow`	单个谐波信息（次数、频率、幅值、相对 dB/百分比）
`TimbreFeatures`	音色特征汇总（20+ 项指标）
`AnalysisResult`	完整分析结果（信号 + 特征 + 谐波表 + 频谱数据）
`load_oscilloscope_csv()`	解析 SDS2202X Plus 等示波器的 CSV（自动识别元数据 + 数据分界，退化为全文件扫描）
`analyze_timbre()`	一站式分析入口：基频音名谐波频谱特征时域特征文字描述
`build_summary_text()`	生成人类可读的中文分析结论
`build_feature_table()`	生成 15 项特征指标表（指标名/数值/说明）
`build_harmonic_table()`	生成谐波数据表（次数/频率/相对幅值/相对 dB）
`build_comparison_table()`	生成多文件对比表（文件名/基频/音名/质心/THD/平坦度/丰富度）

分析算法

步骤	方法	细节
CSV 解析	正向扫描 + 退化为数值行检测	先识别元数据（Sample Interval / Source / Second 表头），找不到表头则退化扫描首行含两个浮点数的位置
基频 F0	谐波积谱 HPS（Harmonic Product Spectrum）	对幅度谱做 2/3/4/5 倍降采样后相乘，突出真正的基频；再用抛物线插值细化峰值位置
音名换算	十二平均律公式	`MIDI = 69 + 12·log₂(f/440)`，反算音名 + 八度 + 音分偏差
谐波提取	局部峰值搜索	在 f0×n ± 3% 范围内取最大值，容忍轻微失谐；约束至奈奎斯特频率，最多 12 次谐波
THD	`(Σ谐波功率) / 基频幅值`	涵盖 2–12 次谐波
频谱质心	`Σ(freqs × mag) / Σ(mag)`	亮度指标，越高越明亮
频谱带宽	`(Σ((f-centroid)² × mag) / Σ(mag))`	频带集中程度
频谱滚降 85%	累积能量 searchsorted	85% 能量所在的频率上限
频谱平坦度	`geometric_mean(power²) / arithmetic_mean(power²)`	0纯乐音，1白噪声
过零率	`Σ(	Δsign
文字描述	三级阈值决策	质心亮度，平坦度纯净度，THD谐波丰富度

2. `plotting.py` — 可视化（232 行）

5 个函数，统一签名 (result, fig=None) Figure，可被 GUI 嵌入或独立 savefig 导出：

函数	图表	说明

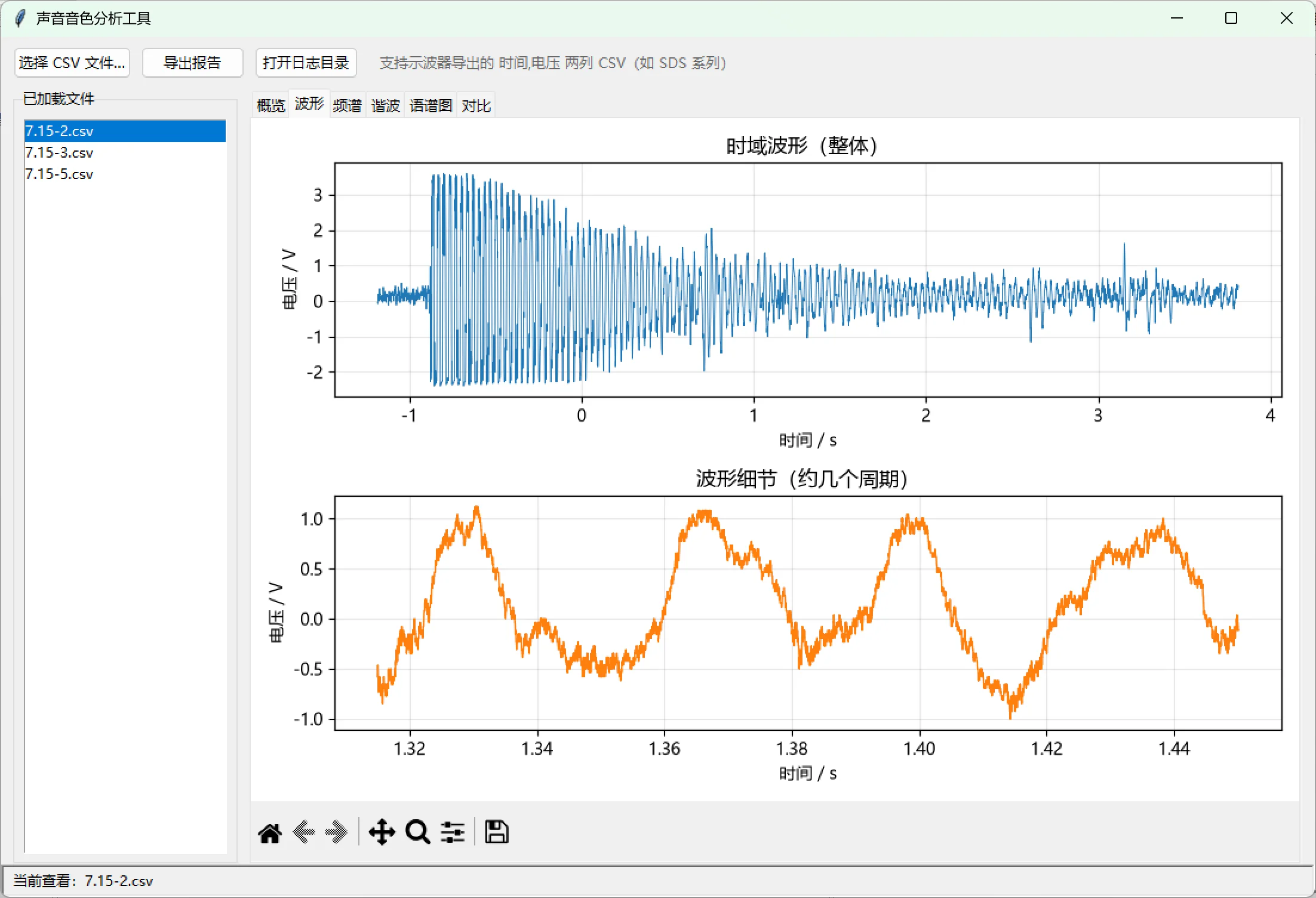

`plot_waveform()`	波形图	上下双图：整体概览 + 几个周期的细节（自动抽稀防卡顿）

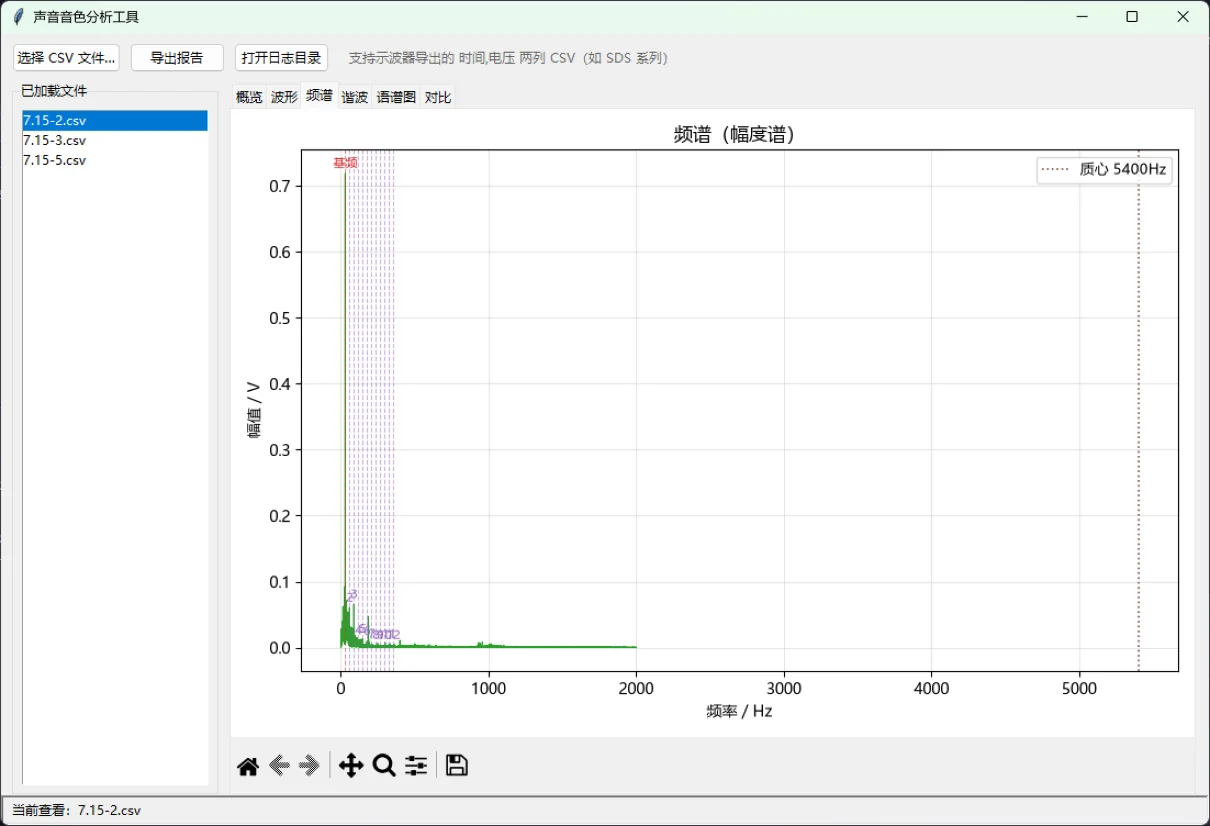

`plot_spectrum()`	频谱图	幅度谱，标注基频、各次谐波位置、频谱质心

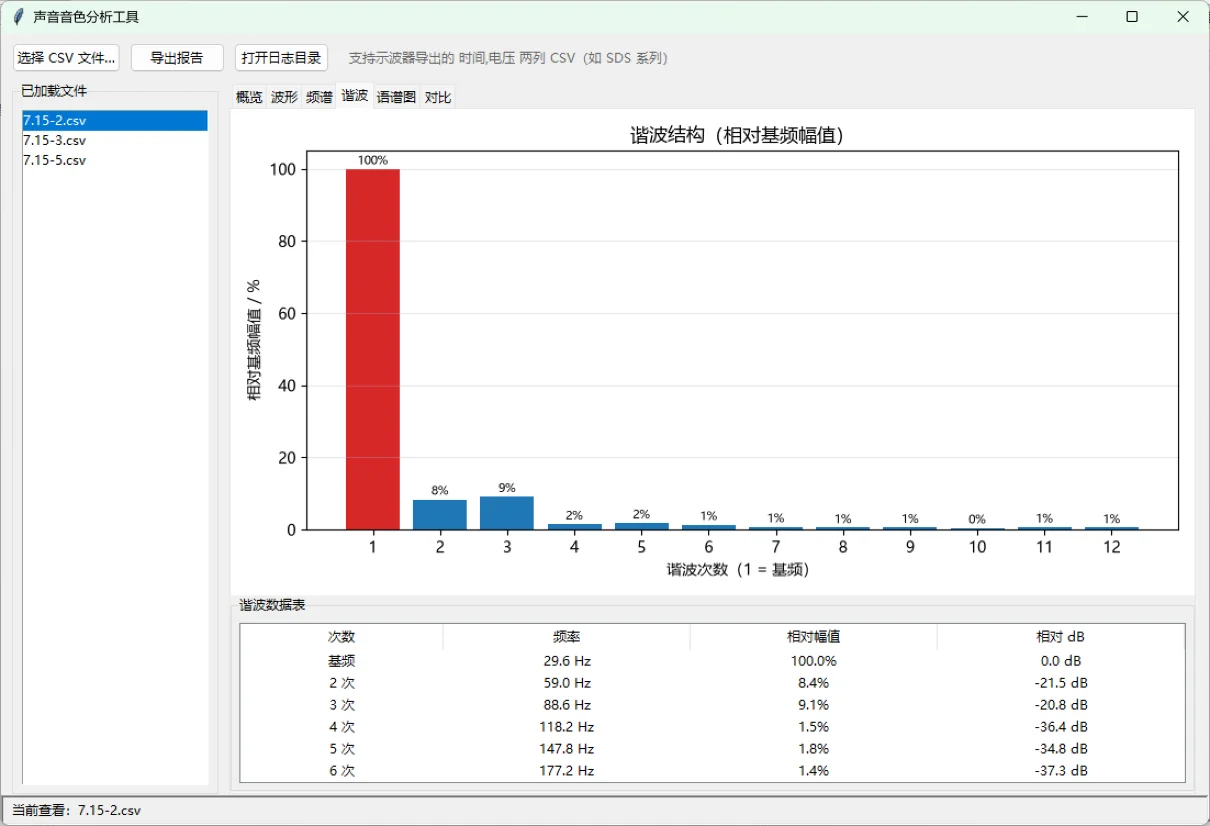

`plot_harmonics()`	谐波柱状图	各次谐波相对基频百分比，柱上标注数值

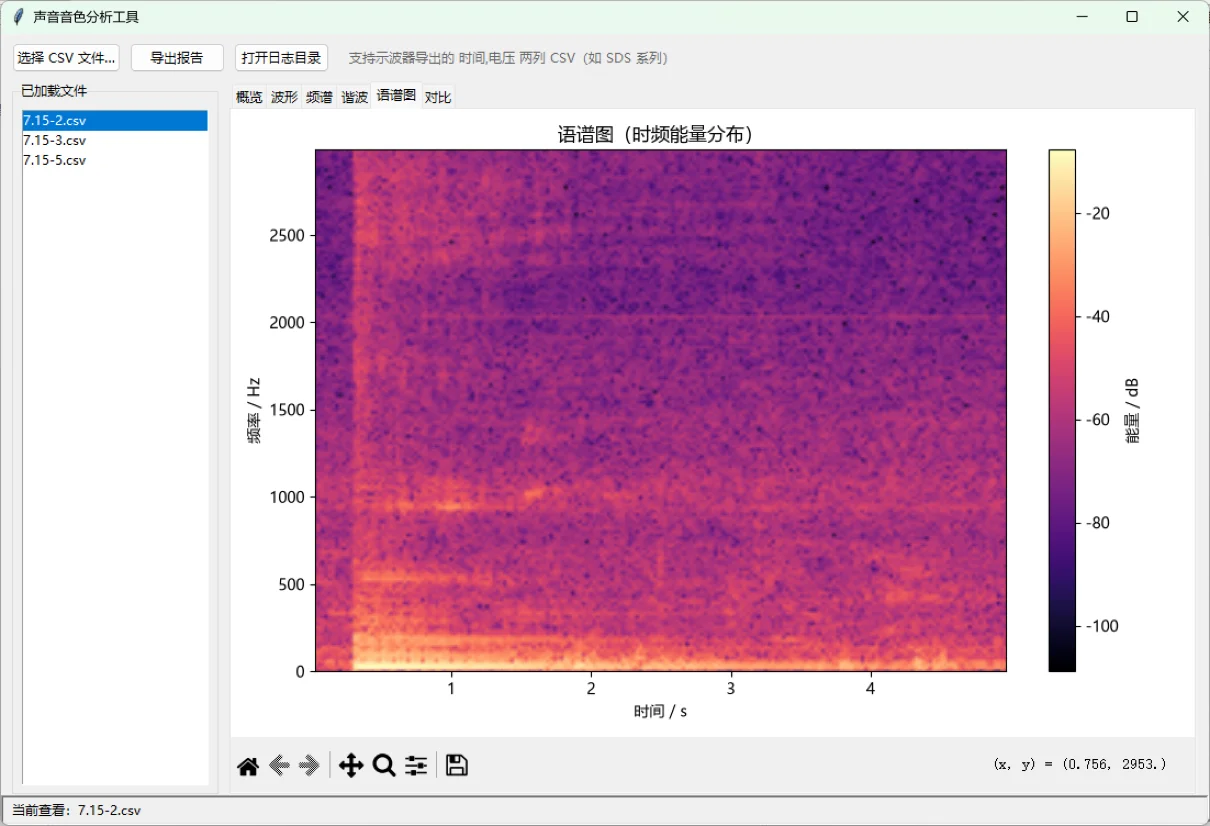

`plot_spectrogram()`	语谱图	时频能量分布 heatmap（scipy spectrogram）

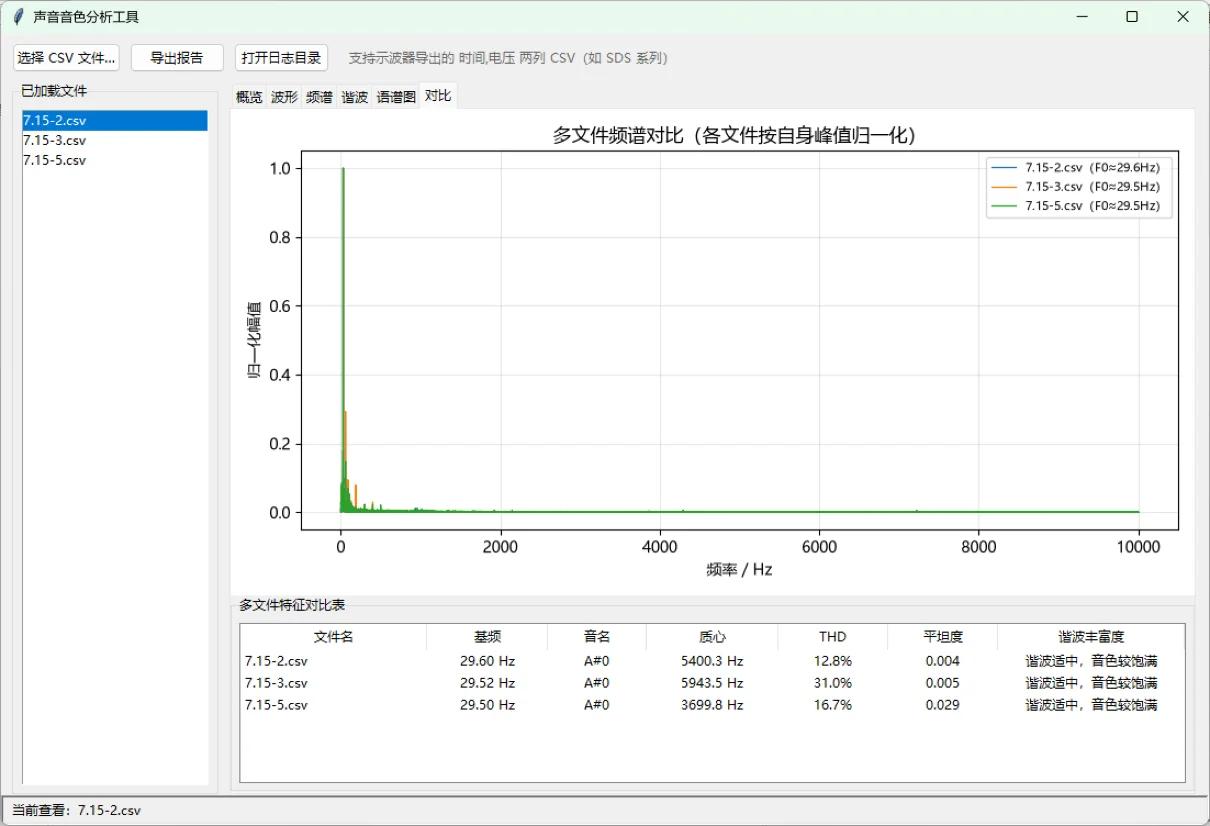

`plot_spectrum_comparison()`	多文件频谱对比	多条频谱叠加，按各自峰值归一化后对比音色形状

技术细节：

全局配置 rcParams 设置中文字体（Microsoft YaHei / SimHei fallback），支持负号显示
波形抽稀采用均匀步长采样（x[::step]），最大 4000 点
频谱横轴上限自适应：max(F0×12, 2000)，不丢高频成分
对比图横轴上限取所有文件奈奎斯特频率的最小值，保证所有曲线完整展示

3. `ui/app.py` — GUI 界面（401 行）

TimbreApp 类，基于 tkinter + ttk + matplotlib 嵌入。界面布局：


 [选择 CSV 文件…] [导出报告] [打开日志目录] 提示文字   工具栏

 已加载    概览  波形  频谱  谐波  语谱图  对比
 文件      文字    图像      图像      柱状图    heatmap   叠加谱
 列表      结论    +工具条   +工具条   +数据表   +工具条   +对比表
           +表格

 状态栏：就绪 | 日志目录：...

关键交互：

多文件加载：一次可选中多个 CSV，后台线程解析分析（threading.Thread），完成后 root.after 回调更新 UI
文件列表切换：左侧 Listbox，点击切换当前查看的文件，自动刷新所有标签页
对比标签页：始终展示全体已加载文件的频谱叠加 + 特征对比表
matplotlib 导航工具栏：每个图像标签页附带缩放/平移/保存等标准按钮
导出报告：一键将当前文件的文字结论（.txt）、特征表 + 谐波表（.csv）、4 张图片（.png）写入指定目录
状态栏：实时显示日志目录路径与当前操作状态

4. `logging_setup.py` — 日志系统（143 行）

自研 DateSizedFileHandler（继承 logging.Handler），核心特性：

特性	实现
按日期分文件	格式 `app-YYYY-MM-DD[-N].log`
大小轮转	单文件超过 5MB 自动写 `-1`、`-2` 后缀文件
过期清理	每次启动时删除 30 天前修改的日志
双通道输出	同时写文件 + 控制台（StreamHandler）
frozen 兼容	打包后 `sys._MEIPASS` / `sys.executable` 自适应路径
`.env` 支持	通过 `LOG_LEVEL` 环境变量控制日志级别
一键打开目录	`open_log_dir()` 跨平台（Windows/macOS/Linux）用系统资源管理器打开日志目录

5. `main.py` — 程序入口（19 行）

configure_logging()  LOGGER.info("启动")  launch_app()  root.mainloop()

同时注册为 pyproject.toml 中的 console_scripts 入口 timbre-analyzer，支持 uv run timbre-analyzer 启动。

分析维度汇总（15 项）

类别	指标	含义
基本信息	采样率、时长、样本数	数据质量参考
时域	RMS 有效值、峰峰值、直流偏置、峰值因数	信号幅度特征
音高	基频 F0（HPS 估计）、音名、音分偏差	音调判断
频谱	质心、带宽、85% 滚降、平坦度、过零率	音色亮度与纯净度
谐波	各次谐波频率与幅值、THD、能量占比	音色厚度与丰富度
主观	亮度/纯净度/谐波丰富度文字描述	人类可读的结论

技术栈

技术	版本	用途
Python	3.12	运行环境
uv	latest	包管理、虚拟环境、脚本入口
tkinter / ttk	内置	图形界面（窗口、控件、主题）
numpy	2.5.1	数值计算、FFT 频谱
scipy	1.18.0	信号处理（spectrogram、统计）
matplotlib	3.11.1	图表渲染（嵌入 tkinter）
python-dotenv	1.0.1	`.env` 环境变量加载
hatchling	—	构建系统（`pyproject.toml`）
PyInstaller	6.21.0	打包成单文件 exe
pytest	—	单元测试
ruff / mypy	—	lint 与类型检查

开发与测试

运行

cd D:\BACKUP\ZF\李伟坚\python-dev_FXYS\timbre_analyzer
uv run timbre-analyzer

测试

uv run pytest -q

3 项测试：

test_estimate_fundamental_frequency — 合成 440Hz 信号，验证 F0 精度 ±3Hz
test_harmonics_and_tables — 合成 200Hz + 2/3 次谐波信号，验证谐波检测与表格生成
test_log_file_name — 验证日志文件名格式

打包

uv run python scripts/build_exe.py

产物：dist/音色分析工具.exe（单文件，~95MB，windowed 模式无控制台）。

输入数据格式

支持 SDS2202X Plus 等示波器导出的 CSV，结构为：

Record Length,Sample Interval, ...
200000,2.5E-05

Source,CH1

Second,Value
-2.499988,-0.000010
-2.499962,-0.000010
...

解析策略：

扫描元数据行（大小写不敏感匹配 sample interval / source）
定位数据表头（匹配 second 开头的行）
若无显式表头，退化扫描第一个可解析为两个浮点数的行
调用 np.genfromtxt 加载数据列
采样率优先取元数据中的 Sample Interval 倒数，次选时间列中位数差推导

设计原则

分层解耦：core 纯计算 plotting 纯绘图 ui 纯界面，三个模块可独立测试和复用
线程安全：文件解析与分析在后台线程执行，UI 更新通过 root.after 回主线程
自校验启动：configure_logging() 在 main 入口即调用，任何后续异常都会被日志捕获
frozen 兼容：sys.frozen + sys._MEIPASS 判断，打包后路径自适应
中文友好：matplotlib 配置中文字体 fallback 链，UI 全中文，CSV 导出使用 UTF-8-BOM 确保 Excel 打开不乱码
防御性解析：CSV 解析多层 fallback（元数据表头退化扫描），单文件失败不影响其他文件继续分析
