wps-udf-live-cache 项目说明

Excel-DNA 自定义函数插件 | 全量快照 + 增量轮询 + 共享缓存 + 下游联动重算

一、项目概述

wps-udf-live-cache 是一个基于 Excel-DNA 的 Excel/WPS 自定义函数插件，核心能力是解决一类经典问题：“先拉全量数据，再定时拉增量变更，多个 Excel 公式共享同一份内存缓存，只有缓存真的变化时依赖它的公式才重算。”

该蓝图引入了 “信号驱动重算” 架构——一个 Formula 负责轮询数据源并推送修订信号，其他公式把信号作为依赖参数传入，由 Excel 的依赖链自动触发重算。数据源支持内建 Demo 模拟模式和 HTTP 真实接口两种模式，可无缝切换。

一句话定位： 让 Excel 拥有实时数据联动能力，无需手动刷新、无需 VBA、无需定时宏。

二、技术栈

三、核心架构

3.1 信号驱动重算模型

                     Excel 工作表

  A1 = LIVE_CACHE_SIGNAL("orders", 5)    信号源

        B1 = LIVE_CACHE_SUM(A1, "orders", "North")
        B2 = LIVE_CACHE_QTY(A1, "orders", "South")
        B3 = LIVE_CACHE_TABLE(A1, "orders", "", 10)

  A1 只负责推送修订信号，不参与业务计算。
  下游函数把 signal 作为依赖参数，缓存变化时自动重算。

3.2 数据流架构

全量接口  首次加载  替换内存 DataTable

                               修订号 +1

增量接口  定时轮询   按主键 upsert/delete

                               修订号 +1

                               BehaviorSubject.OnNext() 推送信号

                                        Excel 依赖链自动重算下游公式

3.3 双模式设计

通过修改 appsettings.json 或 appsettings.user.json 中的 Mode 字段即可切换，无需改代码。

3.4 频道隔离

同一插件实例支持多个逻辑频道，不同频道拥有独立的缓存、轮询周期和 HTTP 端点：

频道 "orders"   订单数据缓存，5 秒轮询
频道 "inventory"  库存数据缓存，10 秒轮询
频道 "customers"  客户数据缓存，30 秒轮询

四、核心功能

4.1 缓存信号函数

4.2 缓存读取函数

4.3 查询句柄函数（[ExcelHandle] 模式）

4.4 配置管理函数

4.5 工作簿状态函数

4.6 Ribbon 命令

五、核心源码结构

src/TestWpsUdfLiveCache/
 AddIn.cs                    # 插件生命周期、日志、运行时装配
 AdvancedFeatures.cs         # 核心业务逻辑（全部 UDF 函数 + 缓存服务 + 配置 + 状态持久化）
 ExcelWorkbookDataOps.cs     # Excel COM 互操作封装
 HostInteractionGuard.cs     # 宿主忙碌检测与保护
 WpsBlankWorkbookCleaner.cs  # WPS 空白工作簿清理
 Properties/AssemblyInfo.cs  # 程序集信息
 appsettings.json            # 默认配置（版本控制提交）
 appsettings.user.json       # 用户私有配置（不提交版本控制）
 TestWpsUdfLiveCache-AddIn.dna    # x86 配置
 TestWpsUdfLiveCache-AddIn64.dna  # x64 配置

关键内部类：

六、使用场景

6.1 实时数据看板

• 订单数据从后端接口实时流入 Excel
• 按区域、按产品线自动汇总
• 数据变化时看板自动刷新，无需手动 F5

6.2 生产监控大屏

• 从 MES 系统拉取产线实时数据
• 按车间、按工序分组展示产量和良率
• 异常数据自动标记，管理人员第一时间发现

6.3 财务对账监控

• 对接银行接口，实时拉取交易流水
• 按账户、按金额区间分组汇总
• 发现异常交易时自动触发重算提醒

6.4 库存预警

• 从 ERP 系统轮询库存数据
• 按仓库、按物料类别分组展示
• 低于安全库存的物料自动高亮

6.5 多数据源联动

通过不同频道隔离不同数据源，在同一工作簿中实现多系统数据的实时联动：

频道 "orders"   对接订单系统
频道 "inventory"  对接仓储系统
频道 "delivery"  对接物流系统

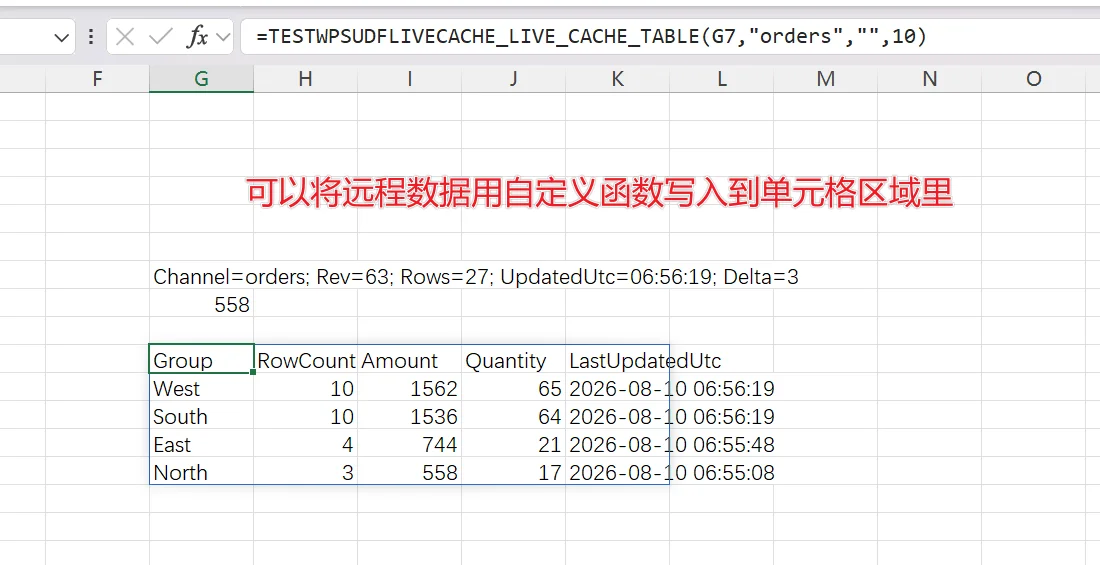

七、推荐公式布局

# A1：信号源（5 秒轮询）
=TESTWPSUDFLIVECACHE_LIVE_CACHE_SIGNAL("orders", 5)

# A2：缓存状态查看
=TESTWPSUDFLIVECACHE_LIVE_CACHE_STATUS("orders")

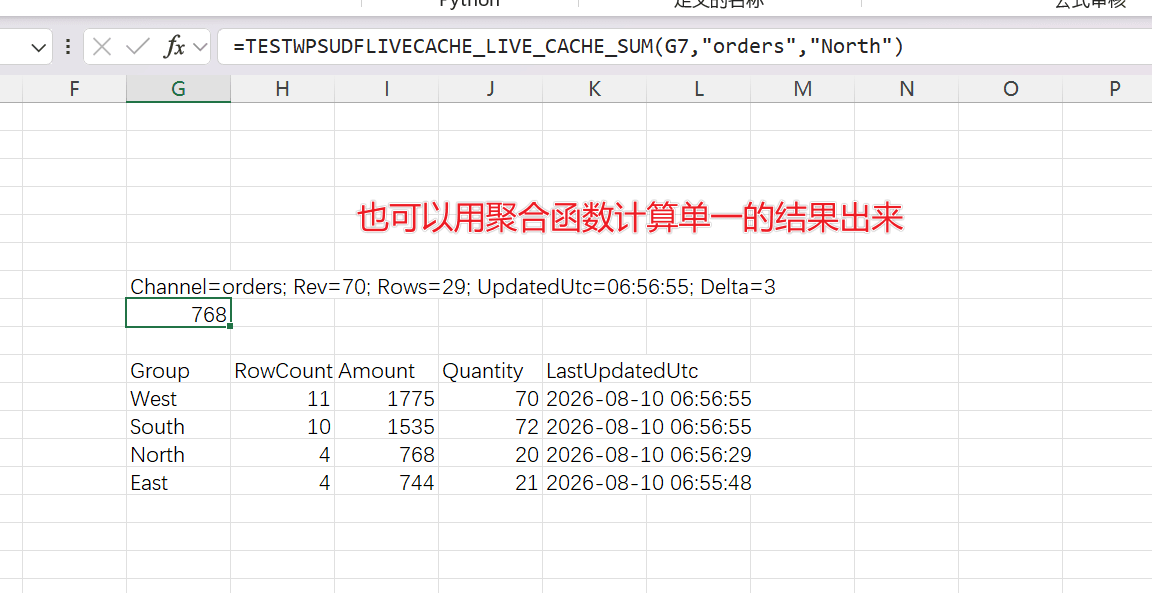

# B5：按区域汇总金额
=TESTWPSUDFLIVECACHE_LIVE_CACHE_SUM($A$1, "orders", "North")

# B6：按区域汇总数量
=TESTWPSUDFLIVECACHE_LIVE_CACHE_QTY($A$1, "orders", "South")

# B8：分组汇总表格
=TESTWPSUDFLIVECACHE_LIVE_CACHE_TABLE($A$1, "orders", "", 20)

关键设计原则：

• A1 只负责提供修订信号，不参与业务计算
• 下游函数把 signal 作为第一个参数传入（$A$1），建立依赖链
• 信号单元格必须使用绝对引用（$A$1），否则下拉填充会断开依赖

八、HTTP 接入指南

8.1 从 Demo 切换到 Http

1. 先用 Demo 模式跑通缓存联动，验证公式布局正确
2. 修改 appsettings.user.json（建议不改 appsettings.json，用 user 层覆盖）：

{
  "DemoLiveData": {
    "Mode": "Http",
    "FullSnapshotUrl": "https://api.example.com/orders/full",
    "DeltaSnapshotUrl": "https://api.example.com/orders/delta",
    "AuthHeaderName": "Authorization",
    "AuthHeaderValue": "Bearer <token>"
  }
}

3. 在 Excel 中执行 =CFG_RELOAD() 热重载配置
4. 观察 LIVE_CACHE_STATUS 确认数据已从 HTTP 接口加载

8.2 接口响应规范

全量接口：

{
  "data": {
    "rows": [
      {
        "id": "ORD-001",
        "group": "North",
        "amount": 128.5,
        "quantity": 4,
        "updatedAtUtc": "2026-07-04T08:00:00Z"
      }
    ]
  }
}

增量接口：

{
  "data": {
    "rows": [
      {
        "id": "ORD-001",
        "group": "North",
        "amount": 132.0,
        "quantity": 5,
        "updatedAtUtc": "2026-07-04T08:05:00Z"
      },
      {
        "id": "ORD-099",
        "group": "West",
        "amount": 52.3,
        "quantity": 1,
        "updatedAtUtc": "2026-07-04T08:05:10Z"
      }
    ]
  }
}

8.3 关键配置字段

8.4 POST 请求支持

如果接口要求 POST 方法发送 JSON Body：

{
  "DemoLiveData": {
    "DeltaSnapshotMethod": "POST",
    "DeltaRequestBodyTemplate": "{\"channel\":\"{channel}\",\"sinceUtc\":\"{sinceUtc}\"}"
  }
}

占位符 {channel} 和 {sinceUtc} 会在请求时自动替换为实际值。

九、功能特色

9.1 信号驱动重算——精确联动

• 不是“定时刷新全部公式”，而是“缓存变化时只重算依赖它的公式”
• 使用 BehaviorSubject 作为信号源，下游通过 Excel 的依赖链自动触发
• 减少不必要的计算，提升大工作簿性能

9.2 共享缓存——避免重复请求

• 同一频道的所有公式共享同一份内存 DataTable
• 不是每个单元格各自发 HTTP 请求，而是由一个轮询任务统一管理
• 多个下游函数从同一份缓存读取，零额外网络开销

9.3 全量 + 增量同步——高效数据更新

• 首次加载：全量拉取整表数据
• 后续轮询：只拉最近几分钟的增量变更
• 按主键 upsert：存在则更新，不存在则插入
• 按时间戳去重：增量数据比现有记录更旧时自动忽略
• 支持删除语义：通过 DeleteFlagFieldName 标记删除

9.4 线程安全设计

• ReaderWriterLockSlim 保证读写分离
• 汇总函数使用读锁，允许多个公式并发读取
• 数据更新使用写锁，保证原子性
• BehaviorSubject 是线程安全的，信号发布无竞态

9.5 零代码切换 Demo/Http

• 配置驱动，修改 JSON 即可切换数据源
• Demo 模式内置模拟数据生成器，无需外部依赖即可演示
• 支持运行时热重载配置（CFG_RELOAD）

9.6 配置双层覆盖

• appsettings.json：默认配置，可提交版本控制
• appsettings.user.json：用户私有配置，不提交版本控制
• 后者覆盖前者，灵活管理不同环境的配置差异

9.7 工作簿状态持久化

• 通过 Excel 的 CustomXMLParts 将缓存状态写入工作簿文件
• 关闭工作簿后重新打开，可查看上次缓存的快照状态
• 适合审计追溯和离线分析

9.8 函数执行计时

• [TimedFunction] 特性自动记录函数执行耗时
• 写入 addin.log，便于性能分析和问题排查

十、面向组合：与 TreeCollections 蓝图的联动

wps-udf-live-cache 和 wps-udf-tree-collections 可以组合使用，构成完整的 BI 分析方案：

wps-udf-live-cache          wps-udf-tree-collections

实时数据轮询                 维度树构建
共享内存缓存                 层级查询
信号驱动重算                 作用域汇总
                             事实聚合




        全功能实时 BI 分析插件

例如：从后端接口实时拉取各子公司的收入数据，结合组织架构树做层级汇总，数据变化时报表自动刷新。

十一、与其他蓝图的对比

十二、技术要点总结

1. 信号驱动重算：BehaviorSubject + ExcelAsyncUtil.Observe 实现精确的缓存变化通知
2. 单例缓存服务：Lazy<T> 确保全局唯一实例，ConcurrentDictionary 管理多频道隔离
3. 全量 + 增量：先 ReplaceAllRows 再 ApplyDeltaRows，按主键 + 时间戳做 upsert
4. 线程安全：ReaderWriterLockSlim 读写分离，DataTable 主键索引
5. 配置热重载：Microsoft.Extensions.Configuration + 双层 JSON 文件
6. 参数转换：ExcelParameterConversion 将文本自动转换为强类型筛选器
7. 执行计时：FunctionExecutionHandler 自定义特性，透明记录函数耗时
8. 工作簿持久化：CustomXMLParts 实现状态数据内嵌在工作簿文件中
9. HTTP 灵活配置：支持 GET/POST、JSON Path 解析、URL 参数模板、占位符替换
10. 双宿主兼容：ExcelDnaUtil.IsET 自动检测 Excel/WPS，统一代码路径

十三、系统要求

• 操作系统：Windows 7 SP1 及以上
• .NET 运行时：.NET 6 Desktop Runtime（x86 或 x64）
• Office 版本：Microsoft Excel 2010+ 或 WPS 2019+
• 位数：x86 或 x64，与 Office/WPS 位数一致
• 网络：Http 模式需要能访问目标 API 端点

十四、最小验证步骤

1. 安装插件后打开 Excel/WPS
2. 在 A1 输入：=TESTWPSUDFLIVECACHE_LIVE_CACHE_SIGNAL("orders", 5)
3. 在 A2 输入：=TESTWPSUDFLIVECACHE_LIVE_CACHE_STATUS("orders")
4. 在 B1 输入：=TESTWPSUDFLIVECACHE_LIVE_CACHE_SUM($A$1, "orders", "North")
5. 观察 A2 显示缓存状态，B1 显示汇总金额
6. 等待几秒后，观察修订号递增，汇总金额自动变化
7. 验证通过后，切入 Http 模式对接真实接口
